消防设备电源监控系统是现代建筑消防体系中至关重要的一环，它通过对消防设备供电电源的实时监控，确保在火灾发生时，消防设备（如消防水泵、防排烟风机、防火卷帘、应急照明等）能够获得可靠、连续的电力供应，从而保障其正常运行。本文将以安科瑞电气股份有限公司黄安南提出的系统设计理念为参考，结合中继器的应用，探讨消防设备电源传感器的设置要点与系统组成。

一、系统概述与重要性

消防设备电源监控系统的核心目标是“预防为主，防消结合”。传统消防系统往往侧重于火灾发生后的报警与扑救，而忽略了为这些消防设备供电的电源状态。若电源出现断电、过压、欠压、缺相、错相等故障，即使消防设备本身完好，也无法在关键时刻发挥作用，导致严重后果。因此，对消防设备的主电源和备用电源进行实时监测，并在其异常时发出报警，是提高建筑消防安全可靠性的关键措施。

二、系统核心：消防设备电源传感器

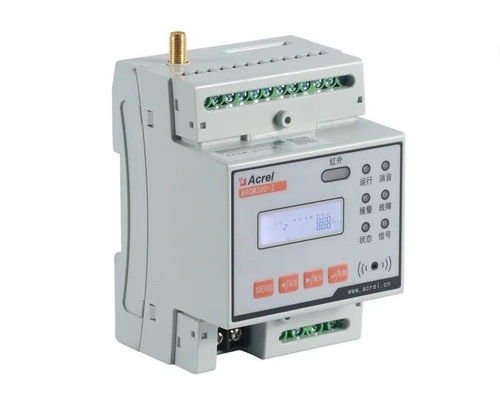

传感器是系统的“感知神经”，负责采集现场消防设备电源的各类电气参数。

1. 设置要点：
- 监测点选择： 传感器应设置在消防设备配电箱的进线端或出线端，通常监测双路电源（主电与备电）的电压、电流状态。关键消防设备（如消防泵控制柜、风机控制柜）的每一路供电回路都应独立监测。

• 参数监测： 主要监测三相电压、电流、频率、功率等，以及状态信息如电源中断、过压、欠压、缺相、过载等。

• 安装方式： 一般采用嵌入式或导轨式安装于配电箱内。电压信号直接并联接入，电流信号通过内置或外接电流互感器获取。安装需严格遵守电气安全规范，确保不影响原有配电系统的正常运行。

• 地址编码： 每个传感器应具有唯一的地址编码，以便监控主机进行识别和定位。

2. 传感器功能： 实时采集数据，进行本地判断，并将状态信息（正常/故障）及参数数据通过通信网络上传。

三、系统组成架构

一个完整的消防设备电源监控系统通常采用分层分布式结构，主要由以下部分组成：

1. 现场设备层：
- 消防设备电源传感器（监控模块）： 如前所述，是直接安装在各类消防设备配电回路中的监测单元。

2. 网络通信层：
- 通信网络： 负责连接传感器与上位系统。常见总线形式包括RS485、CAN、LoRa等无线方式。

• 核心组件——中继器： 在大型或结构复杂的建筑中，传感器数量多、分布广，信号传输距离可能超过总线标准距离，或网络拓扑需要扩展。此时，中继器起到关键作用：

• 信号放大与延长： 对衰减的通信信号进行再生放大，有效延长通信距离。

• 网络隔离与稳定： 可以隔离不同支路的通信故障，防止局部问题影响整个网络，提高系统可靠性。

- 分支扩展： 支持星型、树型等更灵活的网络拓扑，方便系统布线和管理。
中继器的合理设置（如位置、数量）是保障整个监控系统通信稳定、数据实时准确的关键。

3. 监控管理层：
- 监控主机（含软件）： 安装于消防控制中心，是系统的人机交互核心。其功能包括：

• 实时显示所有监测点的电源状态和参数。

• 在监测到电源故障时，发出声光报警，准确指示故障位置和类型。

• 记录和存储历史数据与事件，生成报表。

• 通常具备与火灾自动报警系统（FAS）的联动接口，实现信息共享与统一管理。

四、安科瑞方案特色（参考黄安南设计理念）

以安科瑞AFPM系列消防设备电源监控系统为例，其设计体现了以下特点：

• 模块化设计： 传感器型号齐全，可灵活匹配不同消防设备的监测需求。
• 强抗干扰能力： 适用于复杂的电气环境。
• 智能化管理： 监控软件界面友好，支持拓扑图显示、分级报警、远程维护等功能。
• 系统集成度高： 易于与建筑内的其他自动化系统（如BA、FAS）集成，构建智慧消防体系。

五、

消防设备电源监控系统的有效运行，依赖于前端传感器的正确设置与稳定可靠的系统组成。传感器作为数据源头，需根据消防设备配电特点精准布点；而中继器等通信设备则构建了系统的“信息高速公路”，保障了数据的流畅传输。遵循国家标准（如GB 28184-2011），采用类似安科瑞这样成熟、可靠的系统解决方案，能够实现对消防设备电源状态的全方位、不间断监控，极大提升建筑的主动消防安全水平，为生命财产安全增添一道坚实的技术保障。
